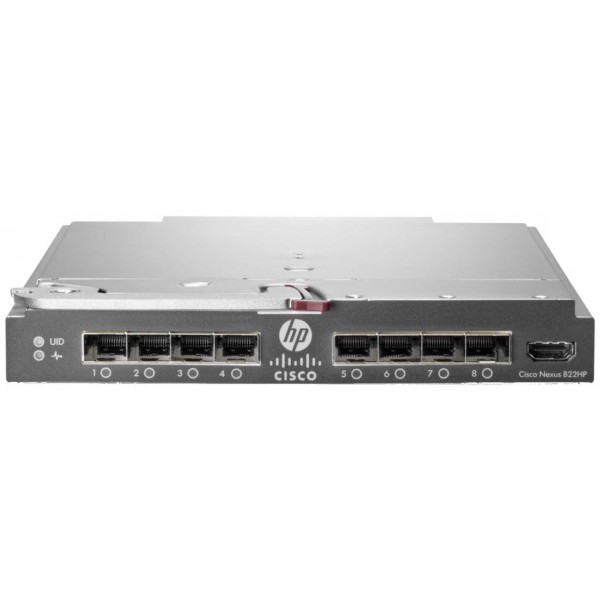

L'extension Cisco Fabric pour HP BladeSystem (modèle B22HP) permet de lier le commutateur Cisco Nexus Fabric à la périphérie du serveur HP. Il se comporte alors comme une carte de ligne à distance pour un commutateur Cisco Nexus série 5000 parent, tandis que l'extension Fabric et le commutateur Nexus parent forment conjointement un système modulaire distribué. L'extension Cisco Fabric pour HP BladeSystem transmet le trafic au commutateur Cisco Nexus parent sur huit liaisons montantes Ethernet 10 Gbits. Les connexions de liaisons montantes à faible coût jusqu'à 10 m peuvent être assurées par un double câble en cuivre, tandis que les connexions jusqu'à 100 m peuvent exploiter les émetteurs-récepteurs d'extension Fabric en option. La fibre optique 10 Gbits SFP+ standard est également prise en charge. Les liaisons descendantes vers chaque serveur sont en auto-négociation et fonctionnent avec tous les modules CNA et Ethernet HP pour permettre les connexions Ethernet, FCoE ou iSCSI. Le transfert de l'ensemble du trafic vers le commutateur Nexus 5000 permet d'appliquer les stratégies définies par le commutateur Nexus série 5000 à toutes les données avec un point de gestion unique. Le module d'extension Cisco Fabric pour HP BladeSystem est géré par le commutateur Nexus parent pour éviter d'avoir plusieurs points d'approvisionnement, de programmation et de test.
